Polili jste si někdy PDA nebo mobilní telefon? Chtěli jste ho zachránit, ale nevěděli jste jak? Mně se to díkybohu podařilo.

V sobotu ráno (tzn. někdy o půl desáté :-] ) jsem byl nečekaně probuzen výkřikem a nadávkami. Otevřel jsem rozespale oči a blízko své postele uzřel svou mámu jak drží ulomené ucho od kýble, na zemi plastový kbelík a velikánskou kaluž vody smíchané s Jarem. Ještě jsem rozespale zaznamenal věty ve smyslu „To se mi ještě nestalo!“ a „Jak se můžou urvat obě uši naráz?!“, když jsem sebou trhl. Vzpoměl jsem si na svůj zvyk – večer si častokráte čtu na PDA e-knížky a když už se mi chce spát, přístroj důmyslně schovám pod postel… Pod postel…

NÉÉ! Vyskočil jsem ze svého pelechu. Z kaluže vytáhl kapesní přístroj. Instinktivně „vytrhl“ zadní kryt a baterii. A ani ne za setinu sekundy jej zabalil do vyhřáté peřiny. Po rozbalení jsem uviděl pod displejem krásnou skvrnku „Jarové“ vody, jak si kreslí své barevné obrázky. Připomněl jsem si chvíle radostného nadšení z nového PDA (kupováno v říjnu 2007) a v záchvatu vzteku usoudil, že musím začít okamžitě jednat. No jo, jenže co teď? S takovým problémem jsem se ještě nesetkal – už jsem utopil hodinky, viděl utopené fotoaparáty, kamery a mobilní telefony, ale PDA?

Přemýšlel jsem. Počkat, než se vysuší? Zajít do nejbližšího servisu? Nepřiznat barvu a zkusit přístroj reklamovat? Co je lepším řešením? Nevěděl jsem. Proto jsem napsal do několika internetových fór prosíce o pomoc (fórum živě.cz, mobilmania.cz či dokonce lidé.cz!). Také jsem zavolal do obchodu, kde bylo Mio zakoupeno – na helpdesk linku firmy Alfacomp. Tam mi několikrát zdůraznili, že politím kapalinou ztrácím záruku a tím pádem si všechny opravy budu muset hradit a že s tím vlastně nemají nic společného. Radši ať kontaktuji specializovaný servis. Napsal jsem tedy mail na infolinku servisu Mia (a dodnes nedostal odpověď).

K otevírání přístroje mne přesvědčil až můj otec a měl pravdu – rozebráním nemám vlastně co zkazit. Když budu čekat, může být hůř – jestli přístroj nebude co nejdříve důkladně vysušen, zcela určitě začne oxidovat. Začal jsem tedy hledat návod na rozebrání Mia A701 Digiwalker. Přes mobilmanii jsem se dostal až na ruské stránky pdacenter.ru (kopie stránky v PDF), na kterých bylo všechno vysvětleno za pomocí obrázků (rusky totiž neumím ani ťuk).

Při odstranění gumových krytek chránících šroubky nastal první problém – šroubky nejsou klasické křížové. Vypadají spíše jako hvězdičky. Ještě štěstí, že bývá v místním železářství otevřeno v sobotu dopoledne. Dověděl jsem se další novinku – bude potřeba speciálního imbusového klíče velikosti 5 až 6, jenž se často používá u mobilních telefonů, k rozebrání Mia A701 je zapotřebí velikost 5 (bit stojí 25 Kč, šroubovák asi 60).

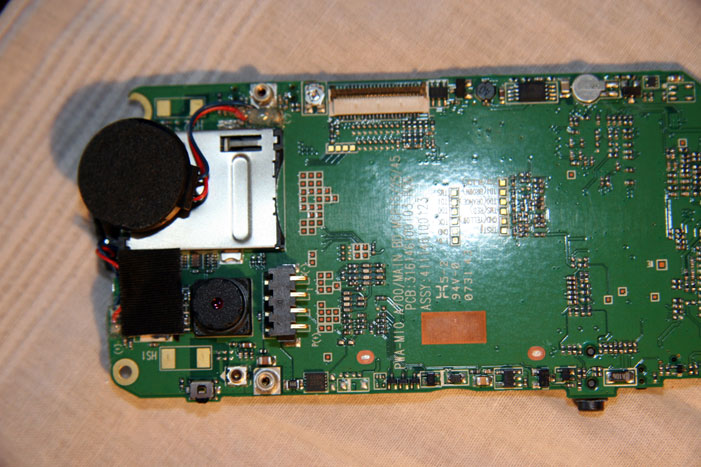

Doma mi tatínek pomohl dostat se do útrob přístroje (holt na některé jemné věci jsem levej). Při odstranění základní desky jsme narazili na dobrou zprávu – v celém přístroji bylo jen pár malinkatých kapek vody a to naštěstí na relativně dobrých místech (čtečka karet, slot pro SIM kartu). Větší překvapení ovšem nastalo v situaci, kdy byl vyndán displej – voda se za tu malinkatou chviličku dokázala dostat mezi dotykovou vrstvu a samotný displej (s odrazovou vrstvou). Dal jsem tedy svolení oddělit tyto dvě části od sebe (a modlil se ať přístroj po spuštění funguje). Více je asi zbytečné popisovat – raději se koukněte na fotografie této akce.

(více v galerii na konci tohoto článku)

Z čeho je dotykový displej složen?

Při rozkládání displeje jsem si všiml, jak celý systém zobrazování funguje (ale můžu se také mýlit).

• Části displeje vyznačené čísly
  • 1. dotyková vrstva
  • 2. tekuté krystaly (zajišťují průchodnost světla)
  • 3. zdroj světla – podsvícení
  • 4. fólie odrážející světlo
  • 5. hliníková ochrana (odvádí teplo?)
• Písmeny abecedy jsou vyznačena místa, kam se dostala voda. Místa A a C byla vysušena hadříkem – je možno se mezi ně dostat. Místa B jsme se obávali – netušili jsme, jestli by po oddělení nedošlo k narušení tekutých krystalů či jejich funkce. Nakonce se ukázalo, že voda v těchto místech sama vyschne (dokonce lze přístroj spustit a počkat, než se displej zahřeje a voda vypaří, jelikož vodu nelze vylít a tímpádem nemůže vyzkratovat okolní elektroniku)
• Fialově znázorněno „proudící světlo“

Jednotlivé části přístroje byly dlouho sušeny (základní deska a displej pod lampičkou, zbytek asi 20 cm nad topením) a až poté se poskládaly dohromady. Při dotahování šroubků bych doporučil zvýšenou opatrnost – ať si nenaštípnete kousíček ochranného plexiskla, jako se podařilo mne (je to naštěstí schované pod krycím plastem, takže se nic neděje). Do PDA jsem vložil baterii a přístroj spustil. A jak to dopadlo?

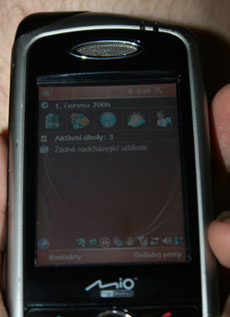

(Na displeji není ani šmouha! To co je na obrázcích je otisk mého prstu.)

Na závěr doufám, že přístroj ještě nejméně pár let vydrží a také vzkazuji výrobcům plastových kbelíků ať nešetří plasty.

Pokud se vám článek líbil, nenápadně prosím navštivte nějaký reklamní odkaz ;-].

PS: Přístroj jsem nečistil lihem (izopropylalko­holem), jelikož jsem se této rady dočetl až poté, co byl přístroj smontován (třeba příště).

Galerie

Podívejte se na zbytek fotografií pořízených při demontáži Mia A701.
